BERANĚNÍ · OCELOVÉ CHRÁNIČKY

Beranění ocelových chrániček

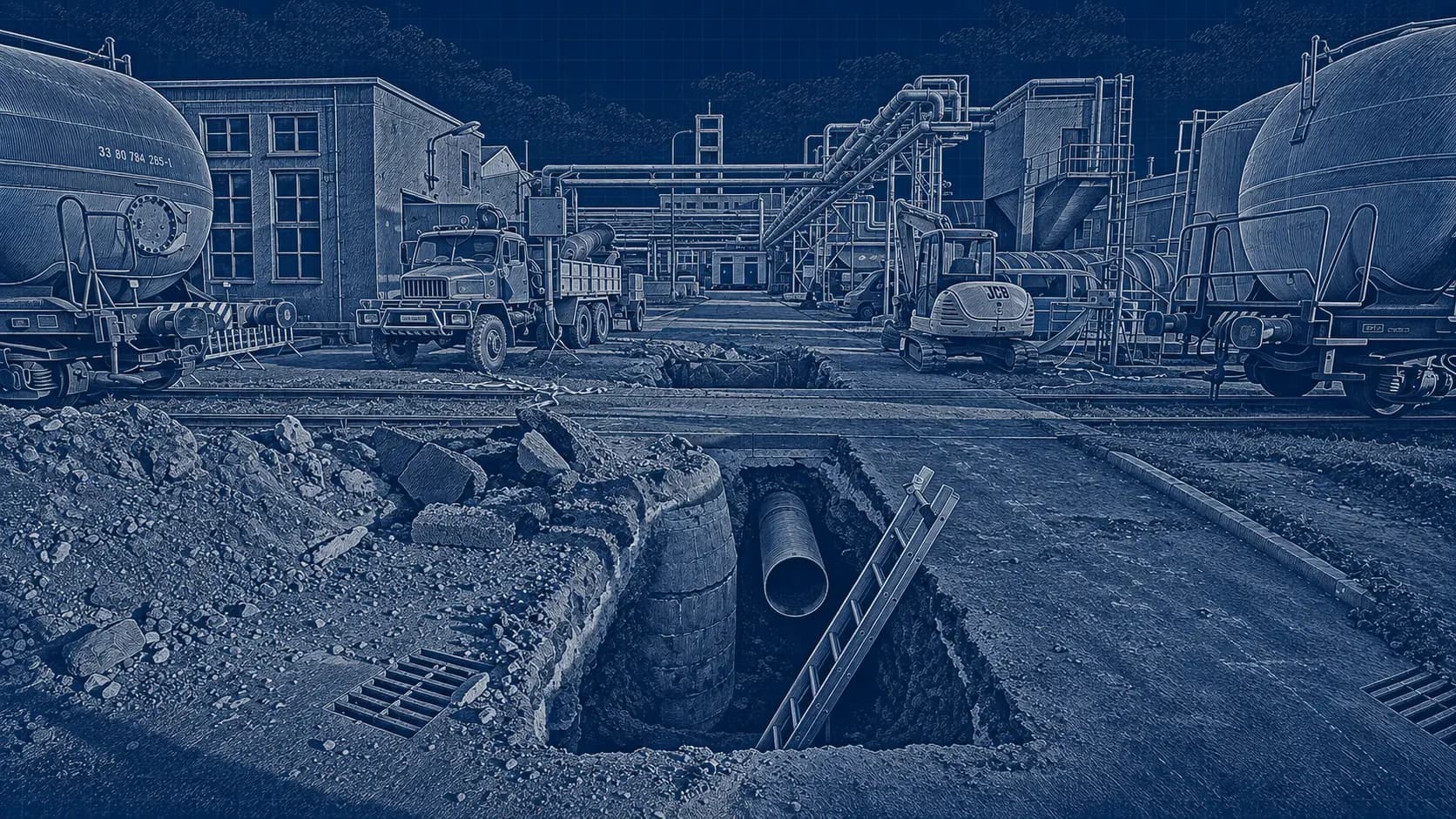

Beranění využívá dynamické účinky stlačeného vzduchu k ražení ocelového potrubí do zeminy. Podle podmínek umožňuje instalovat ocelové chráničky bez rozsáhlého pažení a s omezením zásahu do povrchu. Touto metodou lze realizovat protlaky v ojedinělých případech až do průměru 4 000 mm a délky až 30 m, v závislosti na konkrétních podmínkách .


Beranění ocelových chrániček je bezvýkopová technologie, která využívá dynamické účinky stlačeného vzduchu k ražení ocelového potrubí do zeminy. Ocelová chránička je postupně zaváděna do zemního masivu a vytváří podzemní prostup bez nutnosti otevřít celou trasu. Díky principu beranění lze v závislosti na podmínkách realizovat prostupy pod komunikacemi, železnicemi, hrázemi a dalšími překážkami.

Technologie umožňuje provádět instalaci ocelových chrániček bez rozsáhlého pažení a s omezením zásahu do povrchu, což je výhodné zejména v místech, kde by klasický otevřený výkop znamenal výrazné omezení provozu nebo zásah do okolního území.

Touto metodou lze realizovat ocelové chráničky až do průměru 4 000 mm a délky až 80 m, vždy v závislosti na konkrétních geologických, prostorových a technických podmínkách projektu. Po dosažení cílového místa se zemina z chráničky podle jejího průměru odstraňuje pneumaticky, hydraulicky nebo mechanicky. Následně je do chráničky uloženo požadované potrubí a mezikruží může být vyplněno.

Technologie se využívá také při výstavbě tunelů, kde lze jednotlivé ocelové trubky uspořádat do tzv. vějíře a vytvořit tak konstrukci pro další postup výstavby.

strapi: https://strapi-bgbau.delicatecrime.com

Kdy technologii použít

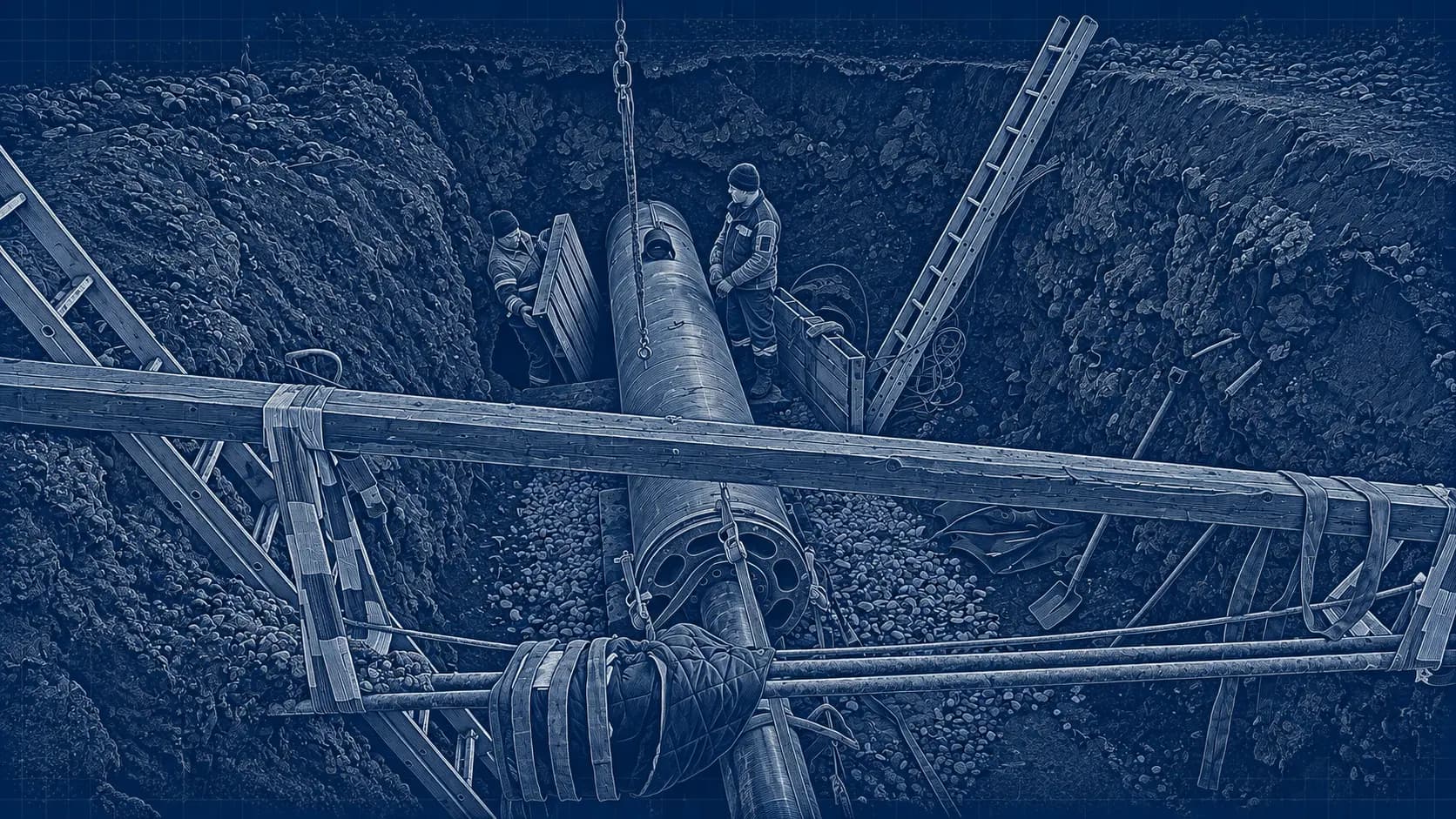

Technologie se uplatňuje zejména při vytváření prostupů: ● pod silnicemi, ● pod železnicemi, ● pod hrázemi, ● pod dalšími liniovými nebo plošnými překážkami, ● v místech, kde není žádoucí rozsáhlý otevřený výkop.

Beranění ocelových trub lze využít také při výstavbě tunelů, například při vytváření tzv. vějíře z trub.

strapi: https://strapi-bgbau.delicatecrime.com
  1. Příprava pracovního prostoru

    Připraví startovací jáma /šachta a cílové místo prostupu.

  2. Osazení ocelové chráničky

    Ocelové potrubí se umístí do mosné konstrukce v požadované trase a spádu a připraví k beranění.

  3. Beranění

    Stlačený vzduch vytváří dynamické účinky, jejichž prostřednictvím je ocelová chránička postupně ražena do zeminy.

  4. Dosažení cílového bodu

    Po dosažení požadované délky je chránička připravena k odstranění zeminy z jejího vnitřního prostoru.

  5. Odstranění zeminy a uložení potrubí

    Podle průměru potrubí je zemina odstraněna pneumaticky, hydraulicky nebo mechanicky.
